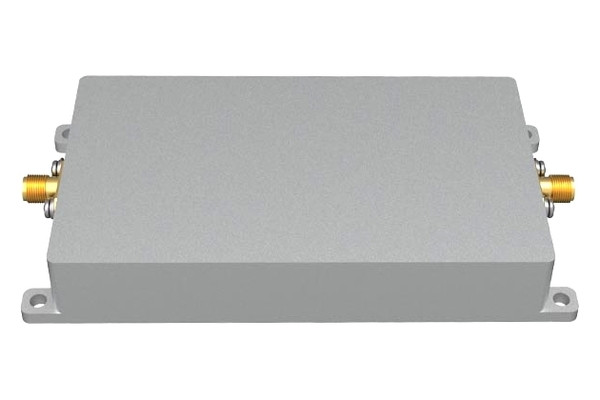

Підсилювач сигналу 900 МГц Huashi Wireless SZHUASHI HS092043D2 (20 Вт)

Підсилювач сигналу 900 МГц HS092043D2 (20 Вт)

Підсилювач сигналу HS092043D2 розроблений спеціально для частотного діапазону 900 МГц і відповідає стандартам передачі радіостанцій. Цей підсилювач сумісний з технологіями прямого розширення спектра (DSSS), мультиплексування з частотним поділом каналів (OFDM) та іншими. Використовуючи технологію дуплесного зв'язку розділеної в часі (TDD), технологію швидкого визначення наявності випромінювання, а також лінійний підсилювач потужності, він значно збільшує відстань радіозв'язку, не знижуючи швидкість передачі даних.

Коефіцієнт посилення передачі становить від 10 до 25 Дб, що може збільшити потужність випромінювання в 300 разів і значно збільшити дальність зв'язку.

Рівень шумів становить близько 3 Дб, що при посиленні на прийом від 10 до 25 Дб дозволяє значно збільшити чутливість та відстань на якій буде ефективний прийом.

Особливості:

• Максимальна потужність передавача складає 20000 мВт, що значно збільшує радіус покриття радіосистеми
• Широкий діапазон напруги живлення від 8 до 24 В дозволяє легко інтегрувати підсилювач в існуючі інженерні системи
• Простий у використанні: підключи кабель від радіопередавача, антену та живлення. Далі він готовий до роботи
• Дюралевий корпус не тільки дає високу міцність, але і є хорошим тепловідведенням

Рекомендації щодо використання:

• Оптимальна напруга живлення: 12 В, але можна підбирати джерело живлення з напругою від 8 до 24 В
• Потрібно джерело живлення не менше 12 В 5А (або 60 Вт).
• Якщо вихідна потужність перевищуватиме 5 Вт, варто покращити охолодження додавши радіатори (і вентилятори).

Порядок встановлення:
1) Знеструмити приймач (радіомодем, модуль передавача пульта дрона)
2) Зняти антену з приймача
3) Використовуючи фідер RG316 підключіть вихід антени приймача до входу RFIN підсилювача
4) Підключіть антену до виходу підсилювача RFOUT
5) Підключіть живлення спочатку на підсилювач, потім на приймач

Характеристики:

• Виробник: Huashi Wireless
• Діапазон робочих частот: 800 - 1000 МГц
• Напруга живлення: 8 - 24 В (номінально 12 В)
• Струм споживання: 1800 мА при 12 В і вихідний потужності 37 дБм
• Посилення прийому: 18 ± 1 Дб (10 - 25 дБ залежно від напруги)
• Посилення передачі: 18 ± 1 Дб (10 - 25 дБ залежно від напруги)
• Рівень вхідного сигналу: 5 - 25 дБм
• Максимальна вихідна потужність (P1dB): 43 дБм (25 Вт)
• Магнітуда вектора помилки (EVM): 5% при 37 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 3 Дб
• Час перемикання прийом/передача: менше 1 мікросекунди
• Індикація: червоний - прийом, зелений - передача
• Навколишня температура: -20 - +60 °C
• Робоча вологість: менше 95 %
• Розміри: 118х59х17 мм
• Вага: 0,19 кг

Комплектація:

• Підсилювач сигналу - 1 шт.

Гарантія та повернення:

Гарантія 1 місяць. Для можливості повернення товару має бути збережено упаковку, стікер на ній, а також на товарі не повинно бути слідів експлуатації.

Після отримання товару проводиться експертиза у сервісному центрі на відповідність умовам повернення. Вона може тривати від 1 до 10 днів. Після позитивного висновку повертається оплата покупцю.
