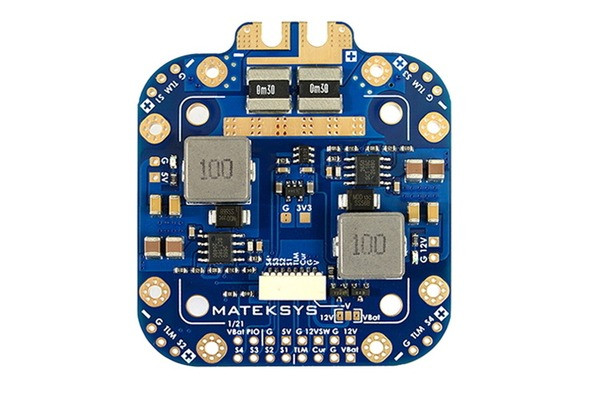

Плата розподілу живлення Matek FCHUB-12S

Плата розподілу живлення Matek FCHUB-12S

FCHUB-12S має велику кількість корисних функцій, таких як широкий діапазон вхідної напруги до 60V, BEC виходи на 5V і 12V, точний вимірювач струму до 440А. Ця PDB може витримувати напругу до 12S LiPo і має загальний безперервний номінальний струм 280А та імпульсний 440А.

 Так само як і інші розподільчі плати серії Matek FCHUB, ця плата призначена для з'єднання без паяння з контролерами серії STD через стрічковий шлейф FFC. Якщо ви збираєтеся використовувати сторонні контролери, можна використовувати виходи 5V або 12V цієї плати для живлення будь-якого іншого пристрою.

Особливості:

• Виведено 6 контактів для живлення/управління/телеметрії з регуляторів
• ВЕС витримує коротке замикання протягом 1 секунди
• ВЕС має захист від навантаження із самовідновленням

Характеристики:

• Виробник: Matek
• Напруга живлення: 6-60В (2-12S Li-Pol)
• Струм через шунт: 140A тривало, 264A короткочасно
• Контакти для регуляторів ESC: 60A тривалість, 100A імпульс
• Датчик струму: 264A, для 3.3V АЦП
• Множник шкали струму: 125(INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)
• Дільник напруги: 1К/20К, вихід 1/21 від напруги живлення
• Вбудований ВАГА: 5В 5А або 9В 4А, або 12В 4А
• Монтажні кріплення: 30.5 x 30.5 мм; 20 x 20 мм, Φ3 мм
• Виходи S1/S2/S3/S4/S5/S6: сигнал ESC
• Розміри: 49 x 40 x 6 мм
• Вага: 12 г

Комплектація:

• Плата розподілу живлення - 1 шт.
• Кабель для підключення до шини моторів - 1 шт.
• Конденсатор 390мкФ х 63В - 1 шт.
