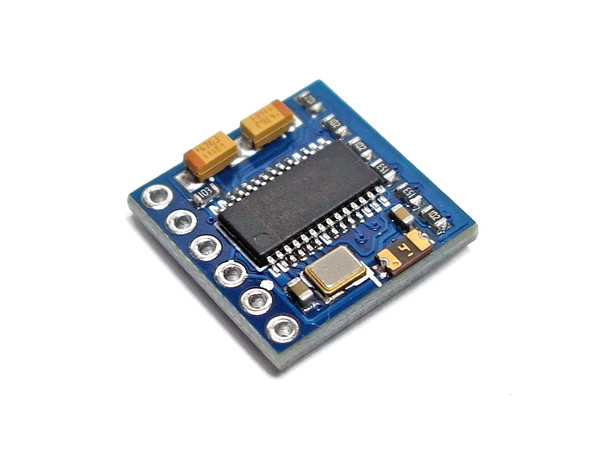

Модуль OSD Micro MinimOSD
Мікроверсія модуля OSD телеметрії MinimOSD. При розмірі в 15х15 мм, дана плата має ті самі функції, що і її більший аналог. Підходить для міні легких систем, таких як 250-й клас квадрокоптерів. Йде вже з попередньо встановленим прошивкою KV Team і працює з CleanFlight з мінімальними налаштуваннями.
Реалізовані виводи для зручного підключення датчиків живлення від двох різних батарей, RSSI сигналу, а також сенсора струму.
Цей модуль підходить для таких контролерів як: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii та ін.
Для прошивки та налаштування потрібно підключити MinimOSD до комп'ютера за допомогою USB-UART перехідника (FTDI, PL2303, CP2102 або іншого модуля послідовного порту).
Особливості:
- Всі функції, як і у великого Minim OSD
- Регулятор живлення відсутній. Живлення плати - 5 вольтів
- UART вхід (FTDI сумісний)
- Може зчитувати показання напруги з батарей до 4S
- Вхід для аналогового або цифрового PWM сигналу RSSI
- Вхід для датчика струму
Характеристики:
- Виробник Ardupilot
- Керуючий контролер: ATmega328P з Arduino bootloader
- Інтерфейс управління: UART (5V)
- Мікросхема OSD: MAX7456
- Напруга живлення: 4,85-5,15 В
- Струм споживання: до 145 мА при 5 В
- Тип OSD: текстовий (псевдографіка)
- Кольоровість OSD: чорно-білий
- Відеоформат: PAL | NTSC
- Розмір відображення: 16 рядків х 30 знайом.
- Розмір знайомства: 12х18 пікселів
- Розміри плати: 15х15x4 мм
- Вага плати: 1,2 г
Комплектація:
- Модуль MicroOSD – 1 шт.
Додатково необхідно:
- Політний контролер із 5V-сумісним UART-ом - 1 шт.
Гарантія та повернення:
Гарантія 1 місяць. Для можливості повернення товару має бути збережено упаковку, стікер на ній, а також на товарі не повинно бути слідів експлуатації.
Після отримання товару проводиться експертиза у сервісному центрі на відповідність умовам повернення. Вона може тривати від 1 до 10 днів. Після позитивного висновку повертається оплата покупцю.
Основні атрибути | |
---|---|
Виробник | Ardupilot |
Країна виробник | Китай |
Вага | 1.2 г |
Ширина | 15 мм |
Довжина | 15 мм |
Висота | 4 мм |
Колір | Синій |
Тип | Системи OSD |
Стан | Новий |
- Ціна: 970 ₴
