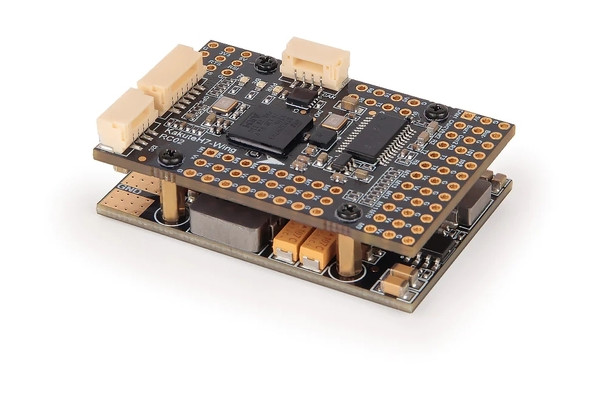

Політний контролер Kakute H743 Wing
Holybro Kakute H743 Wing – це повнофункціональний контролер польоту, конструкція якого спеціально розроблена для використання з нерухомим крилом та вертикальним зльотом та посадкою. Він оснащений процесором STM32 H743, що працює на частоті 480 МГц, і підтримує шину CAN, а також підтримку та перемикач подвійної камери, перемикач ВКЛ/ВИМКН Pit, 5 В, 6 В/8 В, 9 В/12 BEC, а також GPS, CAN та Plug-and-Play. I2C-порти.
Особливості:
- Мікроконтролер STM32H743 працює на частоті 480 МГц
- Високоточний/малошумний ICM-42688-P IMU
- Підтримка шини CAN
- Перемикач двох входів камери
- Вбудований вихід BEC 5 В, 6 В/8 В та 9 В/12 В
- Перемикач ями ВКЛ/ВИМК 9 В/12 В
- Вбудований датчик напруги та струму
- Вбудований барометр BMP280
- Plug-and-play порти GPS, CAN, I2C
- Маленький та низькопрофільний дизайн поміщається у компактні рамки
- Підтримує INAV (6.1.1 та пізніші версії), Ardupilot (4.4 та пізніші версії)
Характеристики:
- Виробник: Holybro
- Мікроконтролер: STM32H743, 480 МГц, 1 МБ ОЗУ, 2 МБ флеш-пам'яті
- ІДУ: ICM-42688P (SPI3)
- Барометр: BMP280 (I2C4)
- Екранне меню: AT7456E (SPI2)
- Чорний ящик: слот для картки MicroSD на SDMMC2
- 7x Uarts (1,2,3,5,6,7,8) із вбудованою інверсією
- 14 виходів ШИМ, 1 CAN, 5 АЦП (Bat1/Curr1, Bat2/Curr2 та RSSI)
- 3x I2C (I2C1 та I2C2 для зовнішніх пристроїв, I2C4 для вбудованих датчиків)
- 3 світлодіоди для статусу FC (синій, червоний) та індикатора 3,3 В (зелений)
- Подовжувач ключів: USB/DFU з USB Type-C
- Перемикач двох входів камери
- 5 В/9 В (12 В) для перемикача живлення камери/VTX
- Високоточний датчик струму (безперервний струм 90 А, піковий струм 220 А)
- Датчик напруги акумулятора: 5K:25,5K (шкала 1800 INAV, BATT_VOLT_MULT 18,18 ArduPilot)
- Статична потужність 160 мА при 5 В
- Монтаж: 25х25 мм, отвір М2
- Розміри: 45х30х13, 5 мм
- Вага: 28 г з USB-подовжувачем
Підтримка прошивки
- Мета ардупілота: КАКУТЕХ7-Крило (Ardupilot 4.4 або новіше)
- Мета ІНАВ:KAKUTEH7Wing (INAV 6.1.1 або новіший)
ПДБ
- Діапазон вхідної напруги: 10-36 В (3-8S LiPo)
- 1x колодки ESC
- Вимірювання струму: 90 А в безперервному режимі, 220 А в піку. (Масштаб 275 в INAV, 36 A/V в ArduPilot)
Вихід BEC 5 В
- Призначений для ПК, приймача, екранного меню, камери, світлодіодної стрічки 2812, зумера, GPS, датчика швидкості повітря і т.д.
- Вихід 5,15 +/- 0,1 В постійного струму
- Безперервний струм 2 А, піковий 3 А
Вихід BEC 9 В/12 В
- Призначений для відеопередавача, камери, підвісу і т.д.
- Безперервний струм 2 А, піковий 3 А
- Варіант 12 В із перемичкою
Вихід BEC Vx
- Розроблено для сервоприводів
- Регульована напруга 6 В за замовчуванням опція 8 В з перемичкою
- Безперервний струм 6 А, піковий 8 А
Вихід BEC 3,3 В
- Лінійний регулятор
- Безперервний струм: 200 мА
Комплектація:
- Контролер польоту Kakute H743-Wing – 1 шт.
- Плата живлення – 1 шт.
- Верхня дошка -1 шт.
- Плата USB-EXT-1 шт.
- Електролітичний конденсатор: 220 мкФ 62 В -1 пс.
- Кабель живлення XT60 60 мм – 2 шт.
- Набори 2.54 Pin DuPont - 4 шт.
- JST-GH 4-контактний кабель – 2 шт.
Гарантія та повернення:
Гарантія 1 місяць. Для можливості повернення товару повинна бути збережена упаковка, наклейка на ній, а також на товарі не повинно бути слідів експлуатації.
Після отримання товару проводиться експертиза в сервісному центрі на відповідність умовам повернення. Вона може тривати від 1 до 10 днів. Після позитивного висновку повертається оплата покупцеві.
Основні атрибути | |
---|---|
Виробник | Holybro |
Країна виробник | Китай |
Тип | Польотний контролер |
Стан | Новий |
Колір | Чорний |
Вага | 28 г |
Ширина | 30 мм |
Довжина | 40 мм |
Висота | 14 мм |
Кількість в комплекті | 1 шт. |
- Ціна: 6 750 ₴/комплект
