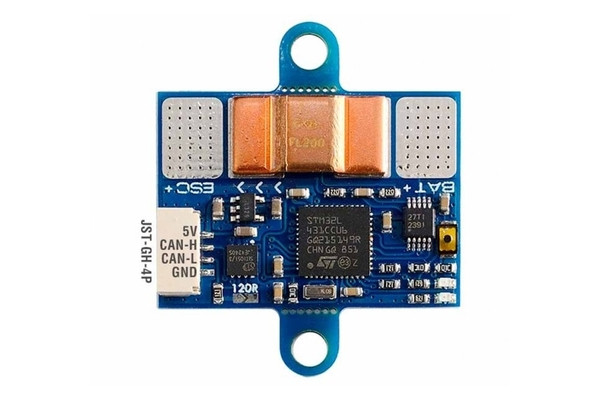

Датчик струму та напруги Matek CAN-L4-BM

Датчик струму та напруги CAN-L4-BM

Датчик струму та напруги Matek CAN-L4-BM – це надточний цифровий монітор потужності на основі мікропрограми TI INA239 & ArudPilot AP_Periph. Типовий опір цьому провідному шляху становить 200 мкОм, що забезпечує низькі втрати потужності застосування.

За допомогою цього пристрою калібрування не потрібно, контролер польоту, що підтримує протокол DroneCAN, може легко отримувати точні показники струму та напруги через шину CAN.

Характеристики:

• Виробник: Matek
• Вхід датчика напруги батареї: 0~85 В
• Діапазон визначення струму: 0~204.8 A
• Струм навантаження на резисторі вимірювання струму: 150 A (безперервний), 204.8 A (вибуховий)
• Точність напруги: ±0,1%
• Точність струму: ±2%
• CAN: протокол DroneCAN
• UART2: запасний, DFU
• Налаштування: ST, SWCLK та SWDIO
• Індикація: синій - миготливий, завантаження; синій - повільно миготливий, працює; червоний - індикатор 3.3
• Джерело живлення для плати: 4.5~5.5 В @ 5 В/контакт
• Потужність: 10 мА
• Робочі температури: -40~85 °C
• 3D-файл: CAN-L4-BM_STEP.zip
• Прошивка: ArduPilot AP_Periph MatekL431-BattMon
• Оновлення: через DroneCAN GUI Tool
• CAN_P1_DRIVER = 1, якщо підключено до порту CAN bus1 або CAN_P2_DRIVER = 1, якщо підключено до порту CAN bus2
• BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)
• Розмір плати: 30х22х3 мм
• Вага: 4 г

Комплектація:

• Датчик струму та напруги - 1 шт.
• Силіконовий провід JST-GH-4P/JST-GH-4P довжиною 20 см - 1 шт.
