Цифрова система зв'язку CubePilot HEX Herelink v2 1080p

AIO система передачі HD-відео CubePilot HEX Herelink v2 1080p

HEX Herelink HD v2 – це універсальна цифрова бездротова AIO система передачі HD-відео на далекі відстані з пультом дистанційного керування. Нова версія отримала більш яскравий і контрастний дисплей, а також удосконалення програмної частини, включаючи пряме з'єднання Ethernet з БПЛА на пульт, що дозволяє використовувати камери не тільки з HDMI виходом, але і з IP, що дозволяє збільшити їх кількість до необхідного і розділити камери призначенню використовуючи їх паралельно та незалежно.

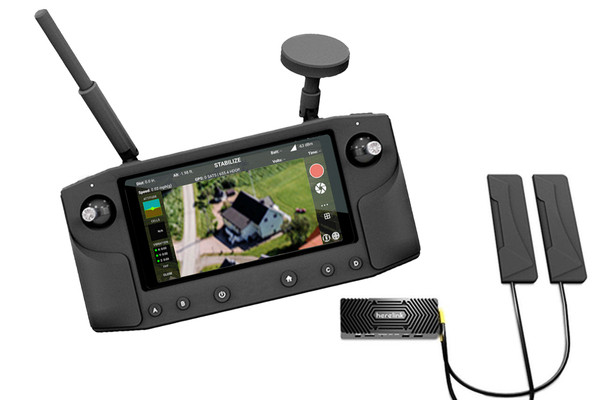

HEX Herelink HD складається з пульта дистанційного керування та модуля Air Unit. Пульт ДК 2,4 ГГц із вбудованим екраном дозволяє пілоту та операторам отримувати HD-відео, телеметрію та керувати безпілотником на відстані до 20 км у FCC та 12 км у CE. Затримка відеопотоку не перевищує 110 мс.

Herelink надає повний набір функцій QGroundControl.

Air Unit використовує живлення від 5 до 12 В та має один порт UART для підключення до польотного контролера або інших аксесуарів через Mavlink.

Air Unit та пульт управління оснащені потужними процесорами Pinecone S1 з 4 ядрами на частоті 2,2 ГГц та ще 4 додатковими ядрами на частоті 1,4 ГГц, а також 4-ядерним графічним процесором, що дає масу можливостей для використання додатків та подальшого розвитку. 8-ядерний високопродуктивний процесор S1, вбудований в Air Unit та пульт управління, забезпечує більш потужні та швидкі можливості обробки даних. Вбудований потужний графічний 4-ядерний процесор аналізу відеозображення Mali-T860 забезпечує стабільність зображення та корекцію спотворень. Дальність передачі сигналу до 20 км із затримкою менше 110 мс на два входи HDMI. Підтримує формат відео 720p 30 кадрів за секунду, 1080p 30/60 кадрів за секунду

Система є комплексом пристроїв, інтегрований і мініатюризований. Модулі вирішують одразу кілька завдань. Розміри бортового модуля всього 78,5х30х15 мм, що економить простір і зручно для установки.

Контролер має вбудований Li-Pol акумулятор ємністю 4950 мАг. І контролер, і Air Unit у середньому споживають менше ніж 4 Вт. При включеній передачі відео встановлюється середня яскравість екрана, на контролері відключаються WiFi та GРS. Можна відстежувати інформацію про повітряне судно та налаштовувати політ у режимі реального часу через GCS програми з підтримкою Mavlink.

Також варто уваги, що система адаптована до програмного забезпечення для управління польотом Ardupilot і PX4 з відкритим вихідним кодом. Пульт управління має відкритий API, підтримує встановлення QGroundcontrol прямо з коробки. А також Herelink відкрита та допрацьована спільнотою система. Як наборний модуль, і контролер підтримують оновлення версії прошивки.

Особливості:

• Збільшена на 40% яскравість дисплея
• Прокидання Ethernet порту між БПЛА і пультом
• Все в одному: телеметрія, відео та керування
• До 20 км у режимі FCC та 12 км у режимі CE
• Частота 2.4 ГГц
• Телеметрії: UART
• Протокол RC: SBUS, iBUS та ін.
• Сумісність із Mavlink
• Сенсорний екран
• Два входи HDMI для передачі відео 1080P при 60 кадрах за секунду
• Додаток QGround control та API для розробки
• WiFi, Bluetooth та USB для підключення до інших пристроїв

Характеристики:

• Виробник: CubePilot HEX
• Процесор: SoC Pinecone S1
• Графічний процесор (GPU): 4 ядра, Mali-T860
• SDR: A7 + DSP
• Пам'ять (Air Unit): LPDDR3 1 ГБ
• Пам'ять (пульт керування): LPDDR3: 2 ГБ
• EMMC: 4 ГБ
• Ширина смуги пропускання сигналу: 20 МГц/10 МГц
• Потужність: менше 4 Вт
• Потужність передавача: до 0.8 Вт
• Роз'єм антени: Mini-BNC (Пульт); MMCX (Air Unit)
• Дальність передачі: FCC 20 км CE/SRRC 12 км
• Затримка передачі зображення: менше 110 мікросекунд
• Передача зображення: 720p при 30 кадрів за секунду, 1080p при 30/60 кадрів за секунду
• Робоча каналу: 2.4 ГГц ISM
• Відеовхід: Micro-HDMI x2
• Чутливість приймача: -99 дБм при смузі пропускання 20 МГц
• Відновлення від перешкод: < 1 секунди
• Екран: 5.46 дюйма, 1080p
• Зв'язок: BT; Wi-Fi; GPS; 2,4 ГГц
• Живлення: акумулятор Li-Pol 4950 мАг
• Заряджання: через порт micro-USB 5 В, 2 A
• Розміри: 217x106, 5x31 мм (пульт)
• Розміри: 78,5x30x13 мм (бортовий модуль)
• Вага: 532 г (пульт + антени)
• Вага: 97 г (набортний модуль + антени) / 116 г (з тепловідвідною платформою та металовиробами)
• Упаковка: 902 г; 300х160х60 мм (пульт)
• Упаковка: 353 г; 180х140х40 мм (бортовий модуль)

Комплектація:

• Пульт керування - 1 шт.
• Бортовий модуль – 1 шт.
• Антена бортового модуля – 2 шт.
• Монтажний майданчик бортового модуля – 1 шт.
• Антена пульта "Луч" - 1 шт.
• Антена пульта спрямована – 1 шт.
• Наконечники стиків пульта – 2 шт.
• Пакет металовиробів - 1 шт.
• Пакет силіконових демферів – 1 шт.
• Кабель USB-MicroUSB - 1 шт.
• Кабель HDMI – 1 шт.
• Кабель підключення RC-каналу – 1 шт.
• Кабель живлення – 1 шт.
• Кабель телеметрії – 1 шт.

Гарантія та повернення:

Гарантія 1 місяць. Для можливості повернення товару повинна бути збережена упаковка, наклейка на ній, а також на товарі не повинно бути слідів експлуатації.

Після отримання товару проводиться експертиза в сервісному центрі на відповідність умовам повернення. Вона може тривати від 1 до 10 днів. Після позитивного висновку повертається оплата покупцеві.
