Польотний стек 603 700 Галичина F405 V2 ICM42688P 55A_BLJ 3-6s (контролер і регулятор для коптера)

Польотний стек F405 V2 ICM42688P 55A_BLJ 3-6s

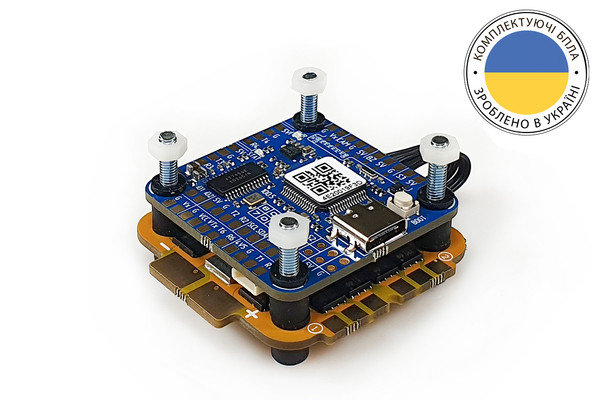

Польотний стек Галичина F405 V2 55A_BLJ є готовим рішенням для керування квадро- або гексакоптером розміром від 4 до 10 дюймів.

Контролер польоту Львів F405 V2 - це нова, перероблена версія польотного контролера українського виробництва, в якій врахували численні побажання і пропозиції виробників дронів і військових.

У контролері реалізовано традиційну схемотехніку, побудовану на базі 8-ми бітного контролера EFM8BB21 з драйвером FD6288Q, який шиється прошивкою BLHeli_S з відкритим вихідним кодом. Відповідно, регулятор можна прошивати і модернізованою прошивкою Bluejay, що дає змогу використовувати функціонал двостороннього протоколу DShot для кращого контролю стану регулятора і принципового поліпшення стабілізації дрона в польоті. Як силові ключі використані перевірені часом QN3109.

Характеристики:

Система стабілізації:

• Виробник: 603 700
• Модель: 2024 року
• Призначення: мультикоптери
• Основний контролер: STM32F405
• Прошивка: BetaFlight; INAV; Ardupilot
• Стабілізація: ICM42688P (6DOF 8KHz)
• Компас: немає
• Барометр: DPS310
• Кількість PWM входів: 0
• Кількість PWM виходів: 6
• Кількість Servo виходів: 3
• Кількість портів UART (загальна): 6
• Кількість портів UART (з інвертором): 1
• Кількість портів I2C: 1
• Кількість портів SPI: 0
• Кількість портів CAN: 0
• Кількість портів PinIO: 2
• Інтерфейс периферії: UART; I2C; PINIO
• Інтерфейс приймача: CRSF; FPORT; IBUS; IRC GHOST; JETIEXBUS; SBUS; DSM2; DSMX; SUMD; SUMH; XBUS
• Протоколи: PWM; Dshot150; Dshot300; Dshot600; Multishot; Oneshot42; Oneshot125; Proshot1000
• OSD: вбудований AT7456
• Підтримка DJI Air Unit: є
• Вихід на регулятор 4-в-1: є
• USB порт: Type-C
• PDB: немає
• Вихід BEC 1: 5 В / 3 А
• Вихід BEC 2: 9-12 В / 2 А
• Живлення сателіта: немає
• Живлення приймача від USB: 1 А
• Живлення GPS від USB: ні
• Датчик струму: зовнішній
• Датчик напруги батареї: є
• Вхід RSSI: немає
• Пищалка: зовнішня
• Підтримка світлодіодів: немає
• Налагоджувальний інтерфейс: USB
• Вхідна напруга: 7.4 - 25.2 В
• Монтажне кріплення: 30.5х30.5 мм
• Розміри настановних отворів: 3 мм
• BlackBox: SD-Card
• Розміри: 38х38х7 мм
• Вага: 11.2 г

Регулятор:

• Виробник: 603 700
• Модель: 2024 року
• Тип: безколекторний
• Призначення: мультикоптери
• Живлення: 11.1 -25.2 В
• Номінальний струм: 55 А
• Піковий струм: 65 А
• Наявність BEC: немає
• Вологозахист: ні
• Сенсорний: ні
• Тип керування двигуном: ШІМ
• Протоколи керування: DSHOT1200; DSHOT300; DSHOT600
• Охолодження: пасивне, повітряне
• Частота PWM: 24 КГц
• Контролер: EFM8BB21
• Прошивка: BlueJay; BLHeli_S
• Драйвер: FD6288Q
• Силові ключі: QN3109
• Монтажне кріплення: 30.5х30.5 мм
• Тип складання регулятора: 4-в-1 незалежний
• Розміри: 45.6х45.6х6.5 мм
• Вага: 37.5 г

Комплектація:

• Польотний контролер - 1 шт.
• Регулятор обертів - 1 шт.
• З'єднувальний шлейф 35 мм - 1 шт.
• Втулки, що демпфують, - 9 шт.
• Монтажні болти М3x25 мм - 4 шт.
• Нейлонові гайки М3 - 5 шт.
• Силові дроти 12AWG 100 мм - 2 шт.
• Силовий роз'єм XT60H-M - 1 шт.
• Конденсатор 1000uF 35V - 1 шт.

Гарантія та повернення:

Гарантія 1 місяць. Для можливості повернення товару має бути збережена упаковка, стікер на ній, а також на товарі не повинно бути слідів експлуатації.

Після отримання товару проводиться експертиза в сервісному центрі на відповідність умовам повернення. Вона може займати від 1 до 7 днів. Після позитивного висновку повертається оплата покупцеві.
