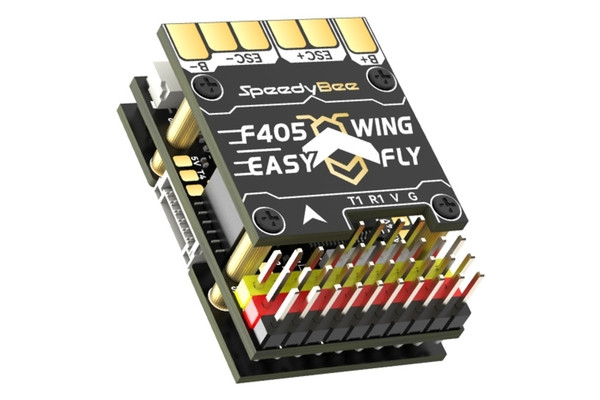

Політний контролер F405 WING MINI
Польотний контролер F405 WING MINI - це повнофункціональний контролер польоту. Він оснащений процесором STM32F405, що працює на частоті 168 МГц.
Характеристики:
- Виробник: SpeedyBee
Плата SpeedyBee F405 WING MINI FC
- MCU: STM32F405, 168 МГц, 1 МБ Flash
- IMU (гіроскоп і акселерометр): ICM-42688-P
- Барометр: SPL006-001
- Чіп OSD: AT7456E
- Чорний ящик: слот для карт пам'яті MicroSD
- UART: 6 комплектів (USART1, USART2, USART3, UART4, UART5, UART6 - призначено для підключення телеметрії бездротової плати)
- I2C: 1x Використовується для магнітометра, цифрового датчика повітряної швидкості, цифрового датчика повітряної швидкості
- АЦП: 4x (VBAT, поточний, аналоговий RSSI, аналоговий AirSpeed)
- ШІМ: 12x (9x контактних роз'ємів + 2x контактні майданчики для пайки + 1x «LED» панель)
- Приймач ELRS/CRSF: підтримується, підключається до UART1
- SBUS: вбудований інвертор для входу SBUS (UART2-RX)
- LED: 3 світлодіоди для FC STATUS (синій, зелений) та індикатор 3,3 В (червоний)
- Аналоговий RSSI: підтримується, називається «RS»
- Подвійне перемикання аналогових камер: за замовчуванням встановлено відеовхід Camera1 (C1). Перемикайтеся між C1 і C2 за допомогою ArduPilot Relay або INAV Modes/USER. Обидві камери повинні мати однаковий відеоформат: PAL або NTSC.
- Підтримуване мікропрограмне забезпечення FC INAV:
- SpeedyBeeF405WING (за замовчуванням)
- ArduPilot: SpeedyBeeF405WING
- Вага: 5.6 г
Плата SpeedyBee F405 WING MINI PDB
- Діапазон вхідної напруги: 7~26В (2~6S LiPo)
- Датчик напруги акумулятора: підключення до плати FC VBAT, 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
- Датчик струму батареї: 80A безперервно, 150A пік Підключення до плати FC Струм (Шкала 195 в INAV, 50 A/V в ArduPilot)
- TVS захисний діод: так
- Вихід FC BEC: вихід 5.2 В +/- 0.1 В постійного струму Постійний струм 2 А, 3 А Пік Розроблено для FC, приймача, модуля GPS, датчика повітряної швидкості, телеметричного модуля
- Блок живлення VTX і камери:
- Інтерфейс живлення VTX Vv пропонує два варіанти живлення: пряма напруга батареї або вбудована напруга BEC 5 В (спільне використання напруги 5V4A Servo BEC).
- За замовчуванням встановлено напругу батареї (переконайтеся, що діапазон вхідної напруги VTX і камери сумісний)
- Перемикання на 5 В живлення можливе через перемичку (за допомогою виходу Servo BEC) (Якщо використовується цей метод, переконайтеся, що поточні вимоги для сервоприводу і VTX достатні)
- Серво BEC вихід: вихід 5 В +/- 0.1 В постійного струму Постійний струм 4 А, 5 А Пікова напруга регулюється, 5 В за замовчуванням, 6 В через перемичку Призначено для сервоприводів.
- Вага: 5.5 г
Бездротовий USB-подовжувач SpeedyBee F405 WING MINI
- Бездротова конфігурація (тривале натискання кнопки BOOT протягом 6 секунд для перемикання режимів)
- INAV: переконайтеся, що перемикач MSP на UART 6 увімкнений і встановлений на швидкість передавання даних 115200 бод. ArduPilot: Будь ласка, переконайтеся, що Serial 6 налаштований на швидкість передавання даних 115 200 бод і режим протоколу Mavlink2.
- Режим BLE, приєднатися до програми Speedybee APP
- Режим Wi-Fi (AP), можливість підключення до Speedybee APP, QGroundControl APP, MissionPlanner, etc. WiFi: Speedybee eFLY-WIFI Пароль: 88888888
- Режим Wi-Fi (STA), можливість підключення до QGroundControl APP, MissionPlanner тощо.
- Крок 1: увімкніть особисту точку доступу;
- Крок 2: встановіть точку доступу, знайдіть ім'я/ім'я пристрою/ім'я точки доступу тощо.
- Крок 3: змініть поточну назву на eFLY і пароль: 88888888
- Бездротовий режим вимкнено
- Порт USB: Type-C
- Звуковий сигнал: активний зумер 5 В
- Вага: 3.2 г
Комплектація:
- Плата контролера - 1 шт.
- Плата силова - 1 шт.
- Плата бездротового зв'язку - 1 шт.
- SB кабель 8 pin 80 мм - 1 шт.
- Аналог VTX кабель 4 pin 250 мм - 1 шт.
- GPS кабель 6 pin 250 мм - 1 шт.
- VTX кабель 6 pin 250 мм - 1 шт.
- FPV кабель 4-5 pin 250 мм - 1 шт.
- Кабель телеметрії 6 pin 200 мм - 1 шт.
- DuPont кабель 4 pin 150 мм - 1 шт.
- Контакти - 1 шт.
- Набір болтів і стійок - 1 шт.
Гарантія та повернення:
Гарантія 1 місяць. Для можливості повернення товару має бути збережена упаковка, стікер на ній, а також на товарі не повинно бути слідів експлуатації.
Після отримання товару проводиться експертиза в сервісному центрі на відповідність умовам повернення. Вона може займати від 1 до 7 днів. Після позитивного висновку повертається оплата покупцеві.
Характеристики
Основні атрибути | |
---|---|
Виробник | SpeedyBee |
Країна виробник | Китай |
Тип | Польотний контролер |
Стан | Новий |
Матеріал | Комбінований |
Інструмент для збирання | Ні |
Колір | Чорний |
Вага | 23 г |
Ширина | 26 мм |
Довжина | 37 мм |
Висота | 14 мм |
Кількість в комплекті | 1 шт. |
Інформація для замовлення
- Ціна: 2 350 ₴/комплект
